一、球磨機的工作原理

球磨機是礦山、水泥、化工和電力等工業部門廣泛使用的一種粉磨設備，主要工作機構是裝有研磨介質的筒體，依軍筒體回轉時介質的沖擊和剝磨等作用使物料粉碎。

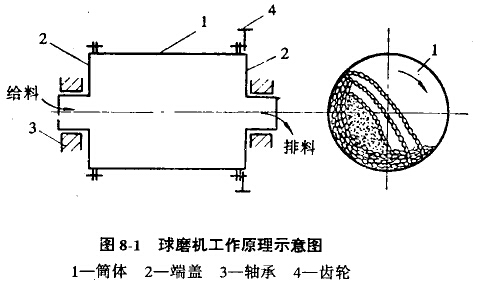

圖8-1所示為球磨機工作原理水意圖。球磨機的圓形筒體1，利用螺栓與帶中空軸頸的端蓋2連力一林，簡體借助于端蓋上的中空軸支承在軸承3上。簡體內裝有研磨介質，一般為鋼球、鋼段、鋼標、礫石和瓷球等。電機借助傳動裝置，通過裝在筒體一端的齒輪4，帶動筒體回轉。物料由給料器經給料端的中空軸頸送入筒體內，當筒體回轉時，筒體內的研磨介質在摩擦力和離心力的作用下，貼附在筒體內壁與筒體一起回轉，并被帶到一定的高度，由于介質本身所受重力作用，產生自由瀉落或拋落，對物料產生沖擊，同時研磨介質還有滑動和滾動，使介于其間的物料受到剝磨作用，這樣不斷地沖擊剝磨而將物料粉碎。由于進料端不斷地加入物料，進料端和出料端之間存在料位差，并且介質下落時，沖擊物料造成鈾向推力，因此，磨機筒體雖然水平放置，但物料卻可以由進料端緩慢地流向出料端，完成粉磨作業。

二、球磨機的分類

球磨機的分類方式很多，現歸納如下。

(1)按筒體形狀分類

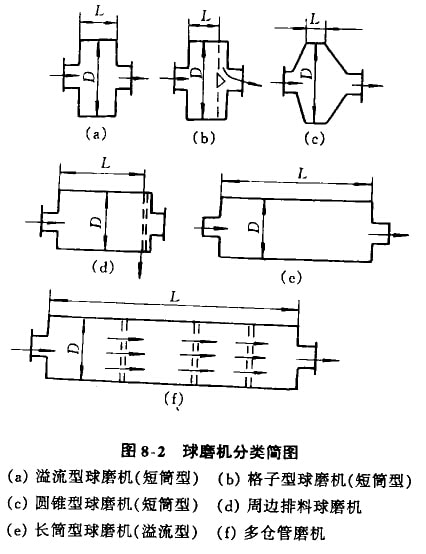

①短筒磨機：筒體長度L不大于簡體直徑D，即L≤D，如圖8-2(a)，(b)，(c)所示，圖8-2(a)，(b)磨機在選礦廠中被廣泛采用。

②長筒磨機：簡體長度L＝(1.5-3)D，如圖8-2(e)所示。

③管磨機：筒體長度L＝(2.5-6)D，如圖8-2(f)所示，在水泥廠被廣泛采用。

④圓錐型磨機：筒體長度L＝(0.25-1)D，如圖8-2(c)所示，由于該種磨機介質充填率低，磨機利用率不充分，磨料效率較低，所以目前只在少數工業部門應用。

(2)按排料方式分類

①溢流排料磨機：排料是通過中空軸頸自由溢出，如圖8-2(a)，(c)，(e)所示。磨中料面要高出中空軸內徑的最低母線時，才能使物料溫流排出。由于料面高，削弱了磨內研磨介質的沖擊效應，故粉磨效率較低。

②格子排料磨機：如圖8-2(b)所示，在磨機排料端蓋卜設有格子板，產品通過格子強制排料，排料端料面較低，誹料較快，對提高粉磨效率和產量部有利。

③周邊排料磨機：如圖8-2(d)所水，產品通過簡體周邊的排料口排出，目前很少采用。

(3)按作業特點分類

①濕式磨機：給料的同時加入水，排料成一定濃度的料漿而排出，在閉路系統中與水力分級設備組成閉路作業。

②干式磨機：排料有的用風流抽出，磨機與風力分級裝置組成閉路，如水泥磨采用自流排料。

(4)按裝入研磨介質的形狀分類

磨機筒體內裝鋼球或鋼段的磨機稱為球磨機；筒體內裝鋼棒的磨機稱為俸磨機；磨機第一倉裝鋼捧，以后各倉仍裝入鋼球或鋼段的磨機稱為棒球磨機；磨機筒體內裝礫石和瓷蜀的磨機稱為礫磨機。

球磨機的規格已標準化，用不帶襯板的筒體內徑D和簡體的有效長度L表示，如圖8-2所示。它的規格表示形式是DxL。
