顎式破碎機俗稱老虎口，屬于擠壓形破碎機械。顎式破碎機出現于1858年，它的主要部件為固定顎板、可動顎板、連接于傳動軸的偏心轉動輪、固定顎板和可動顎板構成破碎腔。它雖然是—種古老的破碎設備，但是由于具有構造簡單、工作可靠、制造容易、維修方便等優點。所以至今仍獲得廣泛應用。在固體廢物破碎處理中主要用于破碎強度及韌性高、腐蝕性強的廢物。

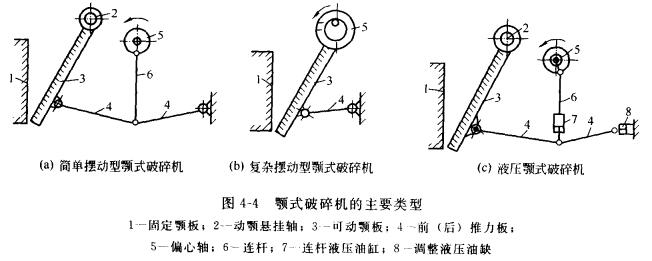

　　根據可動顎板的運動特性分為簡單擺動型與復式擺動型兩種。近年來，液壓技術在破碎設備上得到應用，出現了液壓顎式破碎機。圖4-4所示為顎式破碎機的主要類型。

　　1．簡單擺動型顎式破碎機

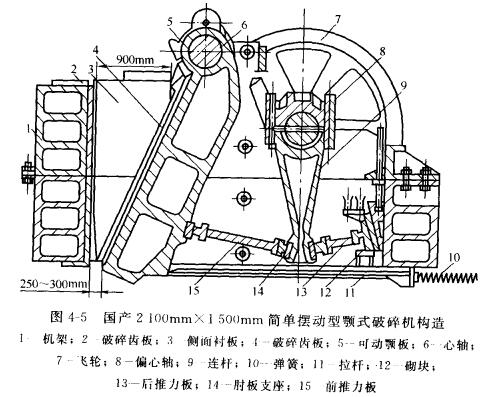

　　圖4-5所示為國產2100mm×1500mm簡單擺動型顎式破碎機構造。該機由機架、工作機構、傳動機構、保險裝置等部分組成。其下固定顎和動顎構成破碎腔。送入破碎腔中的廢料由于動顎被轉動的偏心軸帶動呈往復擺動而被擠壓、破裂和彎曲破碎。當動顎離開固定顎時，破碎腔內下部己破碎到小于排料口的物料靠其自身重力從排料口排出，位于破碎腔上部的尚未充分壓碎的料塊當下落一定距離，在動顎板的繼續壓碎下被破碎。

　　2．復雜擺動型顎式破碎機

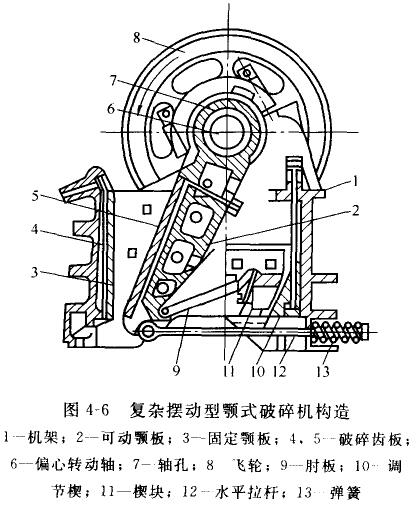

　　圖4-6為復雜擺動型顎式破碎機構造。從構造上來看，復雜擺動型顎式破碎機與簡單擺動型顎式破碎機的區別是少了一根動顎懸掛的心軸。動顎與連桿合為一個部件，沒有垂直連桿，軸板也只有一塊�？梢姡瑥�(fù)雜擺動型顎式破碎機構造簡單。但功顎的運動卻較簡單擺動型顎式破碎機復雜，動顎在水平方向上有擺動，同時在垂直方向上也有運動，是一種復雜運動，故稱復雜擺動型顎式破碎機。

　　復雜擺動型顎式破碎機的破碎產品粒度較細，破碎比大(一般可達4-8，而簡擺型只能達3-6)。復雜擺動型動顎上部行程較大，可以滿足廢物破碎時所需要的破碎量，動顎向下運動時有促進排料的作用，因而規格相同時，復擺型比簡擺型破碎機的生產率高20％-30％。但是動顎垂直行程大，使顎板磨損加快。簡單擺動型給料口水平行程小，因此壓縮量不夠，生產率較低。
